Averia Grunkel - TV G42

Avería solucionada en Grunkel TV G42

By ALBASIT

2012-05-04

Sintoma o defecto del TV

2 ALBASIT
Aparecen dos franjas verticales de color negro de aproximadamente 4 cm, por lo demás el TV funciona.

2 ALBASIT

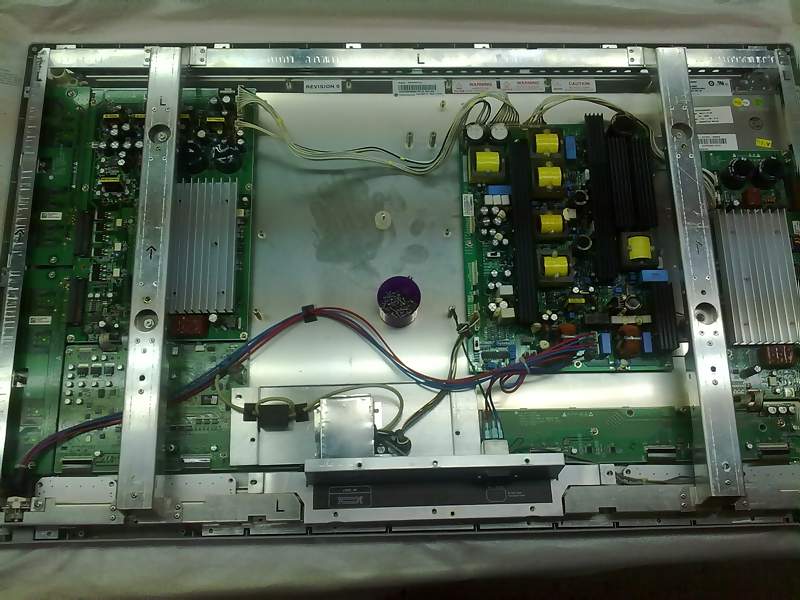

Se comprueban las fajas inferiores de conexión del panel de plasma y se observa que bajo los disipadores que hay en las misma fajas hay en cada faja 4 resistencias en SMD de 100 ohmios, las cuales estan desoldadas algunas de ellas. Hay que quitar los tornillos de las chapas disipadoras para acceder a las resistencias. Se repasan las soldaduras de todas las fajas y las franjas verticales desaparecen.

Repuesto utilizado en esta avería ya disponible

Comprar REPUESTO: Herramienta de soldadura

Comentarios para ALBASIT

JAVIER01

si puedes subir las fotos de las lineas que comentas mejor, ya que por los sintomas que dices son los amplificadores de la propia pantalla, de todas formas comprueba que los tornillos no hayan perforado los cables planos o menbranas.

ALBASIT

En esta ocasión tenia desoldadas dos resistencias como las que ven en la foto. Lo mejor es repasar las soldaduras de todas para evitar futuras averías.
