Método de reparación para cuando estan en corto los transistores 7005 y 7006.
Hay que sustituir los siguiente componentes:
Transistores
7005 y 7006: STP15NK50ZFP
7007 y 7008: BC327-40
7020 y 7021: BC517
7092: BC807 (a veces está bien y no hace falta cambiar)
Diodos
6007, 6018 y 6027: BAS316
Resistencias:
3014: 33 ohmios
Debajo de 3014 y al lado de 6007 hay una resistencia de 1K en formato SMD.

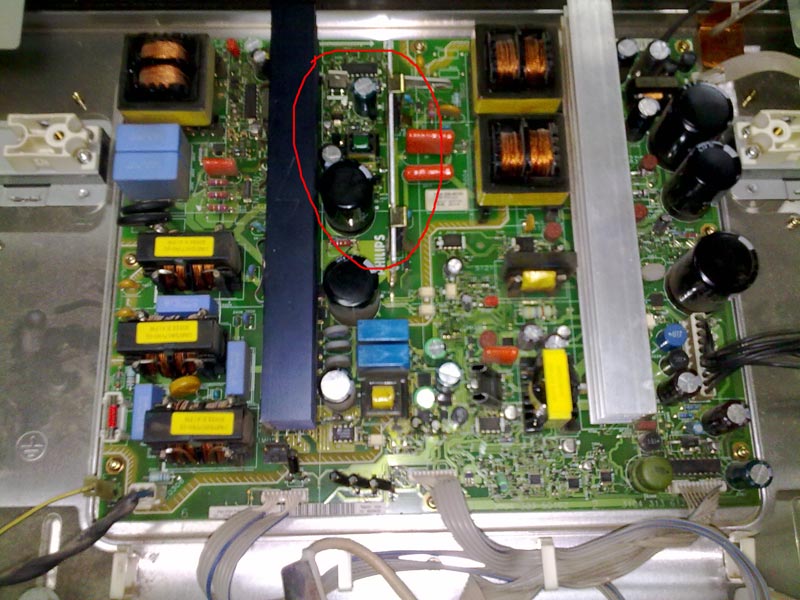

En las fotos he marcado todos los componente con una x roja.
Poner un fusible si está abierto y funcionando.
Repuesto utilizado en esta avería ya disponible en Store LCD
hola, me ha pasado esta averia pero los STP estaban reventados... partidos por el medio... y fogonazo.. al igual que los bc517... partidos en dos... la r 3014 marcaba 234 kohmios ... total he cambiado todos los componentes que indicas y ahora el led parpadea... tengo dudas del BC807-40 porque ese transostor es pequeño y yo lo pedi y me lo enviaron mas grande... luego de los fogonazos por los transisotres no se si las pistas esta bien, no se si alguien tiene por hay un modelo de estos a mano,... pero me gustaria saber donde van los pines del t092 para verificar que este todo bien,..esto repito que del fogonazo creo que no hay pista... me gustaria comprobar continuidad... si no tendre que mirar fuente nueva... un saludo
ALBASIT
Normalmente se cambia todo esto incluidos los diodos y funciona. Lo de las pistas rotas puede ser que te este dando problemas.
INELMI
gracias por responder, las pistas fue superficial del fogonazo y una de ellas la tengo bien reconstruida, tengo duda del diodo 6007 porque creo que va el katodo a la r de 33 ohmios... ahi no se veia muy bien la pista... en otro post salio la averia con intermitencia pero cambie todos los condensadores y el problema sigue saliendo... quizas este tipo de averia al reventar los 7005 y 7006.. es por otra averia adicional y ahi esta el buscar... el fabricante ya no fabrica ni se vende esta fuente... aver que se puede hacer. gracias por contestar.
