Consulta sobre TV LG 47LD950

Toda la información relacionada con esta consulta ha sido proporcionada por LG32LC

Repuestos disponibles en: Store Reparación LCD

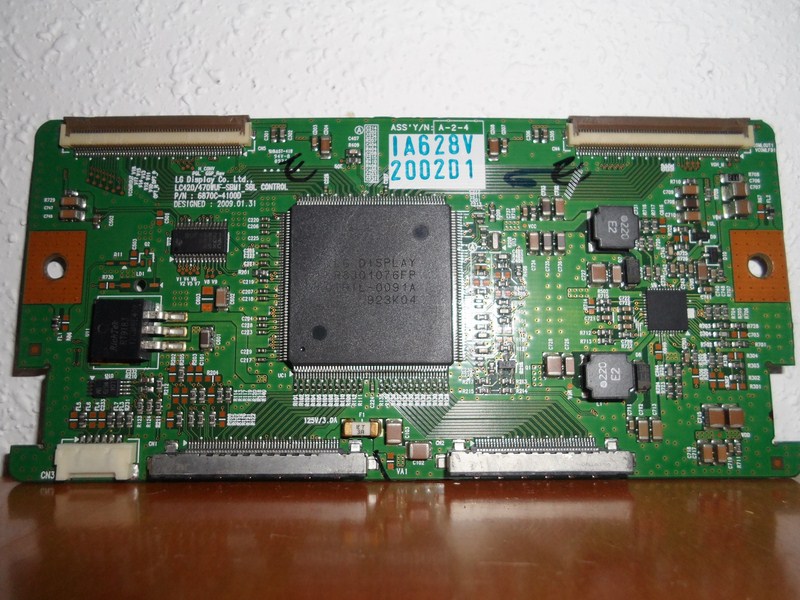

Continuación de consulta para subir fotos de la TCon.

Mide voltajes en U10.Por un lado esta a masa.Despues comprueba en varios puntos de prueba que hay los voltajes(VDD,VCC,ETC) y en las 2 bobinas que estan a la derecha

De nuevo muchas gracias, U10: 3,3. 3,0. 3,3. 3,3. En la izquierda masa todo 0. Las bobinas tienen continuidad, pongo primero el voltaje por debajo luego por arriba. L1: 12. Y 9,2 L2: 2,1 y 3,3 Vcc. 3,3 Vdd. 16 Vin. 12 Vgl -4,9 Vgh 27,1 Vgh_m 25 Vcomlout1. 6,9 Vcomlfb1. 6,9 Gsp 0 Gsc 1,7 Goe 0,6 Sqe 0,2 Pol 1,7 H_conv 0 Gsp_rev 0 Opt_n 3,3 Opt_p 0,0 Vcomrout 6,9 V1.13,2. V2.15,1. V4.13,2. V5.12,5. V6.11,5. V7.10,5. V8.9,8. V9.8,2. V10.7,5. V11.5,8. V12.5,1. V13.4,1. V14.3,2. V15.2,6. V17.0,8. V18.2,6. Estos son todos los puntos que encontre.

Creo que la t-con esta dañada porque los ultimos voltajes que pusiste deberian de ser mas altos para que funcione el panel,aunque sobre estas placas no hay mucha informacion para poder contrastar

Para que te hagas una idea de lo que te comento. http://www.youtube.com/watch?v=35YEdWoJPlI

yo tengo un philips 32 .... que la tcon se calentaba mucho y la pantalla se veia de lamid a rriba 10cm ..... y el chip grande negro se calentaba asta los 70 grados y lo he cxambiado y asunto solucionado pero me costo muy caro ,,,,,, pero reparando creo que es mu barato... si alguien sabe cual es la solucion barata mejor pero mucha pasciencia.saludos,

Gracias por las respuestas, Creo que el problema debe ser la main pues tras consultar en un blog de Usa acerca de los voltajes de una Tcon muy parecida a esta tele, los principales están igual. También en dicha página aprece un training en el que este fallo puede ser debido a Tcon o Main, la Tcon ya probé otra de desguace con mismo resultado, en la main el fallo podria ser por varios ICs 801, 802 y también Qs, el problema es que no es seguro y no son faciles de encontrar con lo que temo tener que cambiar la main que ronda los 100€... Es desesperante este fallo, he localizado un Q802 en la main que no saca los 5V y 1,8V que debería pero no se con seguridad si es el responsable pues esos voltajes aparecen también en la FA, a no ser que estos voltajes fluyan desde la main hasta la FA. Es posible porque parece un voltaje responsable del BL. En ese caso si, aun así en España no he visto esta pieza en ningún lado.

En la TCon he encontrado una diferencia entre los diodos smd D7 y D8. Al medirlos, uno da 0,545 en sentido inverso, es decir midiendo el positivo con negativo en modo diodo. Solo el superior siendo ambos identicos, podra ser esto la causa, un diodo no deberia conducir de + a - sino solo del negativo al positivo, al menos eso entiendo o hay alguna excepcion?

Para asegurarte deberias medirlo fuera del circuito para que no te interfieran mas componentes en la medicion

Ademas ¿no probaste con otra y hacia lo mismo?Yo creo que el fallo esta en la t-con pues los voltajes son muy bajos.En la alimentacion del panel deberia haber del orden de 20V .

Pero aparecen varios voltajes superiores a 20 como VGH y VGH_M con 27 y 25 respectivamente Los últimos voltajes te refieres a los numeros 1,2,3, etc? que componente podría ser responsable de estos bajos voltajes? Hay algún software de LG con el que pudiera conectar al tv y tener diagnostico concreto del fallo, o bien como entrar al modo del blinking led diagnostico con el parpadeo del led? Estoy por hacer reflow al chipset IC100 de la main pues ya no se que más comprobar. Gracias por responder
